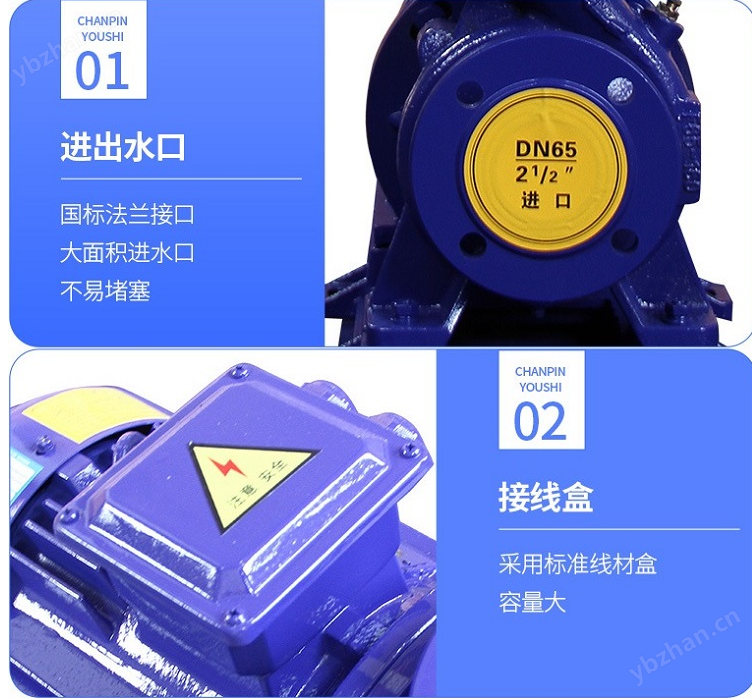

臥離單級離心泵管道式安裝注意事項：

臥式管道離心泵的安裝質量直接影響其運行穩定性、效率及使用壽命，必須嚴格遵循國家規范與設備技術要求。以下是結合行業標準和工程實踐總結的安裝注意事項，涵蓋基礎驗收、設備就位、管道連接、對中調整及試車前檢查等關鍵環節。

一、安裝前準備與基礎驗收

基礎尺寸與強度核查?：檢查混凝土基礎的標高、位置和尺寸是否符合設計圖紙要求，允許偏差：標高±10mm，中心線位移≤5mm；

確?；A(chǔ)表面平整、無裂紋、空鼓或油污，二次灌漿層與底座結合緊密；

地腳螺栓預留孔應清潔無雜物，螺栓長度和直徑需滿足設備安裝要求。

設備開箱與外觀檢查?：檢查泵體有無缺件、銹蝕或運輸損傷，確認進出口封蓋完好；

盤車檢查：手動轉動聯軸器，應靈活無卡阻、無金屬摩擦聲；

檢查葉輪流道內是否存有異物，防止啟動時損壞過流部件。

二、泵組就位與初步找平

吊裝與底座安裝?：使用專用吊具將泵機組平穩吊裝至基礎上，避免撞擊或傾斜；

在底座地腳螺栓兩側加裝斜墊鐵（厚度≥25mm），初步調整水平度≤0.5mm/m；

初步固定地腳螺栓，進行一次灌漿，待混凝土凝固后方可進行后續操作。

找正與找平?：縱橫中心線找正?：以泵軸中線為縱向基準，出口管中心線為橫向基準，允許偏差±5mm；

水平度調整?：用精度0.05mm/m以上的水平儀測量泵出口法蘭或泵軸頸處，縱橫向水平偏差應≤0.2mm/m；

標高調整?：泵軸中心線標高允許偏差±10mm，通過增減墊鐵實現。

三、聯軸器對中（關鍵步驟）

聯軸器對中是決定離心泵運行平穩性的核心環節，須在管道連接前后分別進行初對中和終對中。

對中標準?：初次對中時，徑向與軸向偏差應≤0.2mm；

最終對中（管路連接后）偏差應≤0.1mm，高溫泵需在熱態下校核；

使用百分表配合磁力表座測量，確保數據準確可靠。

對中方法?：將百分表固定在電機聯軸器上，測頭分別接觸泵端聯軸器外圓和端面；

緩慢旋轉聯軸器，每90°記錄一次讀數，計算平均偏差；

通過調整電機支腳墊片厚度完成校正，墊片數量不超過5片，單片厚度≥3mm。

四、管道與輔助系統安裝：

管路安裝要求?：管道不得將應力傳遞給泵體，法蘭對接偏差<2mm，嚴禁強行連接；

進口管路應短而直，管徑不小于泵入口口徑，必要時加裝偏心異徑管防止氣囊形成；

出口管路應安裝調節閥、止回閥和壓力表，用于流量控制和防止介質倒流。

隔振與防噪措施?：在泵進出口加裝可曲撓橡膠接頭或波紋管補償器，減少振動傳遞；

支架采用彈性吊架或托架，基礎設置減振墊，參數需經專業計算確定。

電氣與潤滑系統?：檢查電機轉向是否與泵要求一致，嚴禁反轉；

向軸承箱加注清潔潤滑油，油位保持在油標67%左右；

填料函水封冷卻閥應打開，壓蓋松緊適度，允許輕微滴漏。

五、試運行前檢查與啟動準備

啟動前必查項?：確認所有螺栓已緊固，地腳螺栓扭矩符合技術文件要求；

檢查電流表、電壓表、真空表、壓力表是否正常工作；

打開進口閥，關閉出口閥，灌泵排氣，防止“氣縛”現象；

檢查機械密封或填料密封狀態，確保無泄漏。

空載試運行?：啟動電機，待出口壓力穩定后緩慢開啟出口閥；

監測電流、振動、軸承溫度等參數，連續運行不少于2小時；

記錄各項運行數據，作為驗收依據。

臥離單級離心泵管道式安裝現場控制柜配套控制箱變頻器：

杜安臥式單級離心泵變頻器采用ABB ACS880、施耐德 ATV630，西門子MM440等核心部件采用進口產品的品牌。變頻器需與PLC連接控制。

(1)潛水回流泵均要求采用高性能變頻器，同一變頻器內部同時包含壓頻比V/F（2點和3點式）、無ＰＧ開環矢量控制、平方性負載控制方式、節能模式，以方便工程商的調試。特別需要指出，為了體現變頻器節能效果，滿足的節能政策方針，需要變頻器能夠采用是適合驅動風機泵負載的控制方式。便于操作維護，不同功率的變頻器必須同一系列。

(2)在變頻器出現非硬件故障時，變頻器可以選擇停機方式（自由停機/故障停機）；直到該故障被恢復，變頻器重新恢復正?？刂?，減少意外停機次數。

(3)變頻器須具有密碼鎖功能，防止意外修改參數。

(4)要求變頻器具備間斷自動跳躍功能，避免出現機械共振，具有至少3個跳躍頻率。

(5)變頻器具有過電壓，過電流，欠電壓，電源缺相，變頻器過載，變頻器過熱，電機過載，等保護功能；防護等級不低于IP20，設置控制柜中。

(6)變頻器所產生的總諧波電流畸變THDI(％)應不超過40％；輸入端基波電流系數滿載時不低于90％，在任何負載條件下，變頻器的效率應不低于0.95,功率因數在變頻器調速范圍內不低于0.90。
