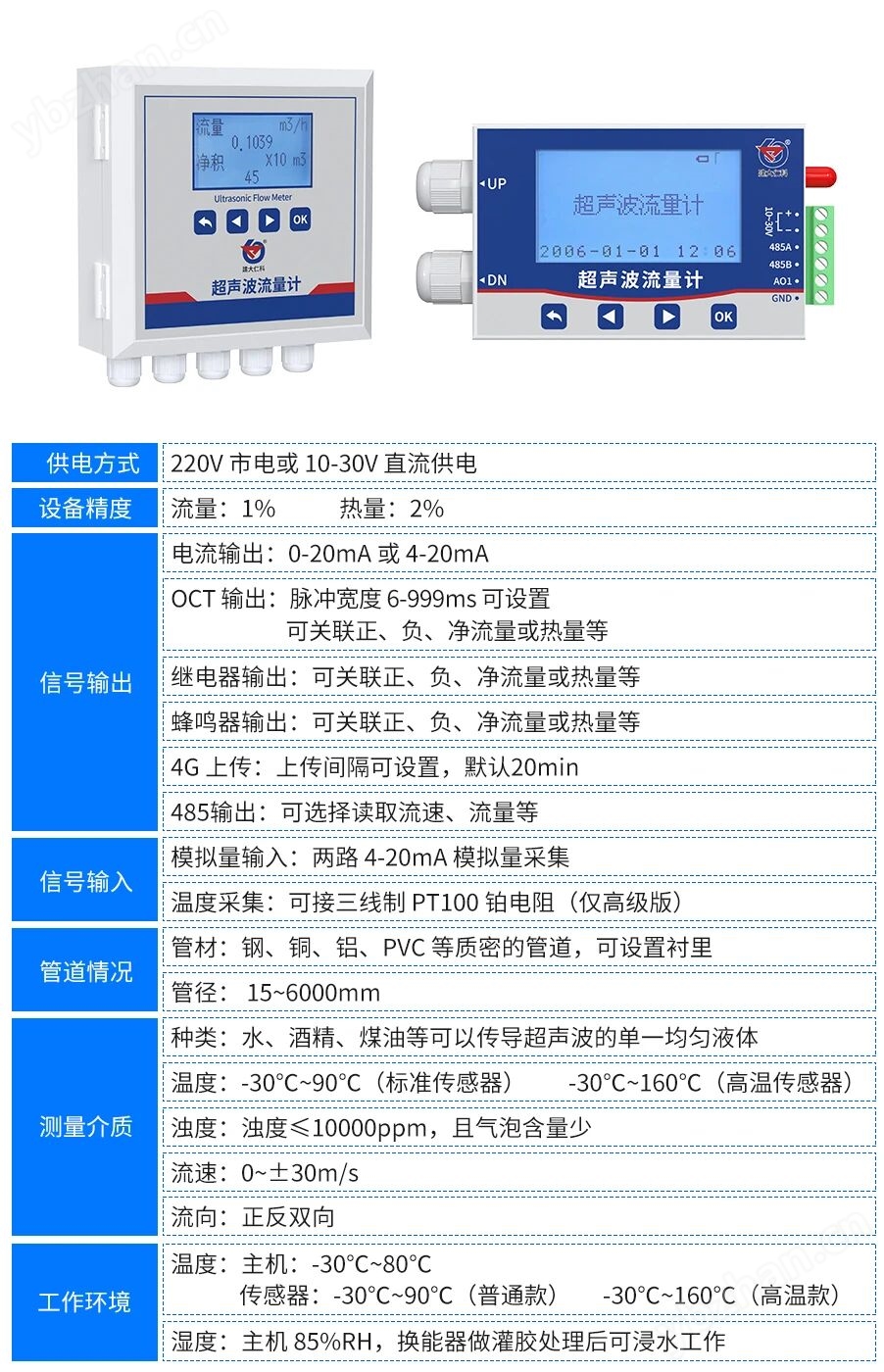

一、壁掛/管道式超聲波流量計是什么？

超聲波流量計是一種利用超聲波技術，從管道外部“非接觸測量”管道內部“流速、流量”的高精密儀器，使用過程中將超聲波換能器貼在管壁外側，不接觸流體，不切割管道，無需停產即可安裝，其應用解決了“傳統插入式流量計”安裝復雜、介質兼容性低、維護成本高的諸多難題，可專門用于對“腐蝕性強、衛生要求高、高溫、高壓、大口徑”等流體管道進行測量。

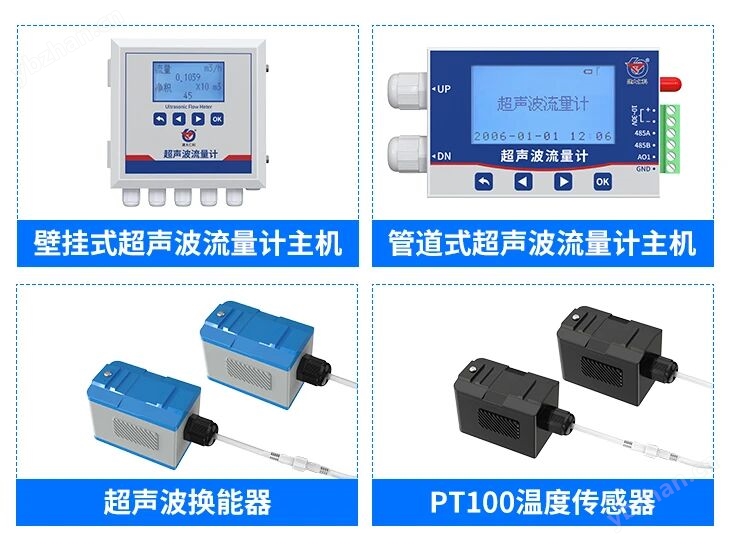

二、壁掛/管道式超聲波流量計的結構組成

超聲波流量計主機負責接收超聲波換能器采集的信號，可通過內部算法計算流體流速、流量；還可以實時處理 PT100 溫度傳感器傳回的溫度數據，同時承擔著顯示測量數值、輸出信號及參數設置等功能。

為滿足不同的現場使用需求，山東仁科推出了壁掛式與管道式兩種超聲波流量計主機，用戶可根據現場工況靈活選擇。

超聲波換能器是超聲波流量計的關鍵部件，主要負責發射與接收超聲波信號，可以把監測到的實時流速信息傳遞給超聲波主機，為流量計算提供原始數據。超聲波換能器可監測多種測量要素。其核心監測功能是對可傳導超聲波的單一均勻液體進行流量監測。它所涵蓋的可監測液體類型較為廣泛，包括水、煤油、汽油、柴油、花生油、酒精等液體，只要被測液體具備傳導超聲波的基本特性，并且處于單一、均勻的狀態，超聲波流量計就能實現穩定且有效的流量監測。

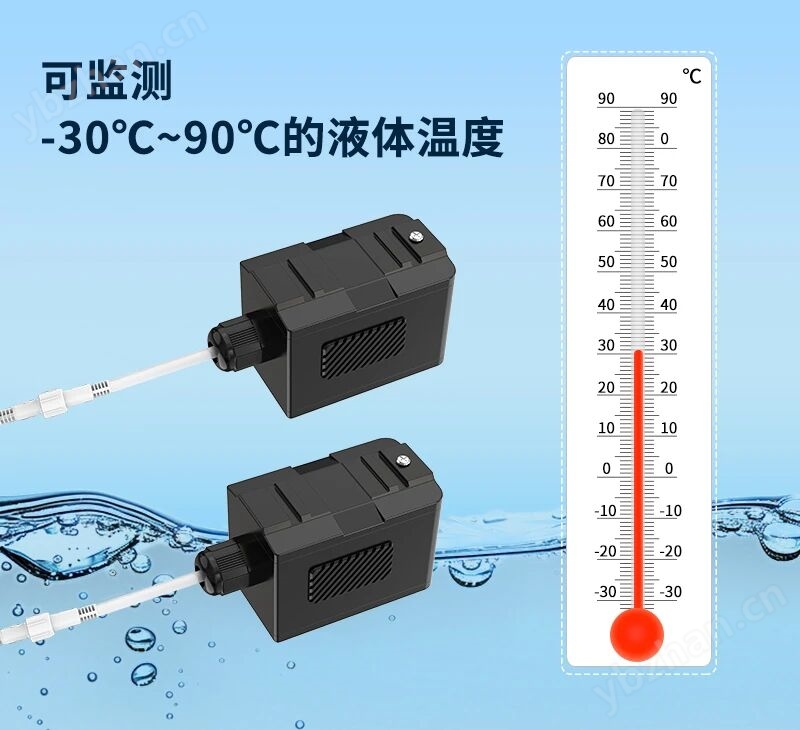

（3）PT100溫度傳感器

超聲波流量計能夠?qū)崿F(xiàn)熱量監測功能正是依靠PT100溫度傳感器來完成熱量計算。

依據“熱力學公式”，利用測定的“體積流量、供回水溫差”等數據，結合流體的密度、比熱容等特性，設備可對管道內部“流體傳遞的熱量”進行積分運算，為區域供熱、空調冷熱計量以及工業過程熱能管理提供可靠的熱量數據，實現流量與熱量一體化監測。針對高溫工況需求，還有高溫款可供選擇，能夠監測-30℃~160℃的液體溫度，進一步提升了設備的實用性。

換能器安裝按“選方法→輸參數→處理表面→安裝→固定→檢查”的步驟進行。

（1）安裝點怎么選

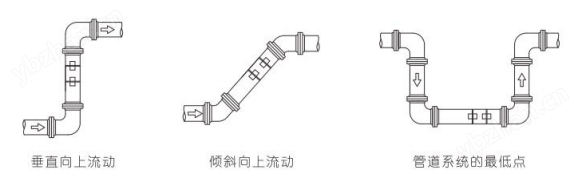

安裝點需選擇滿管、無明顯振動、無結垢的位置，遠離泵出口和半開閥門，流體溫度符合超聲波換能器量程，遠離干擾源且主機單獨接隔離電源、做好接地，地下管道需預留儀表井。

（2）安裝方式介紹

在安裝時，主要采用V型安裝與Z型安裝，兩種安裝方式的區別在于探頭安裝位置和聲波傳播路徑，選擇時需結合管徑大小、管壁條件、流體清潔度等核心因素，科學選用才能確保測量穩定準確。

01.管徑

DN15mm～DN200mm小口徑管道優先選V型安裝，其探頭貼于管道同一側，聲波V字形反彈、路徑短，安裝便捷且信號易捕捉，能滿足精度需求；DN200mm及以上大口徑管道可優先選擇Z型，避免V型聲波路徑過長、信號衰減的問題，Z型直線傳播損耗小，適配性更強。

（3）如何安裝換能器

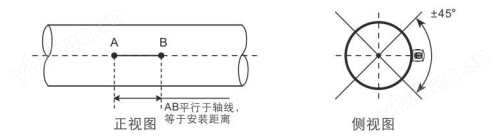

V法安裝：

（4）安裝點表面處理

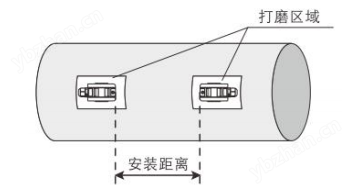

定位的安裝點需要除掉油漆、銹跡、防腐層，可以用打磨機打磨出金屬光澤，并擦去油污和灰塵。

（5）安裝固定換能器

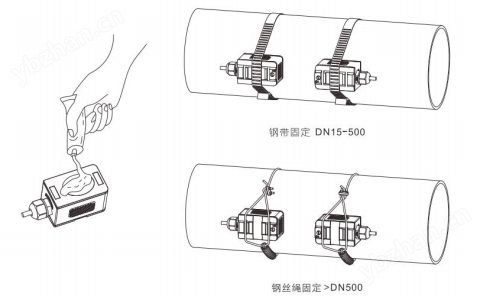

換能器安裝完成后，在換能器的發射面上，均勻涂抹 2~3mm 隨機附帶的耦合劑，然后按照安裝距離把換能器安裝在已經處理好的管道表面上，并用鋼帶或鋼絲繩固定。
