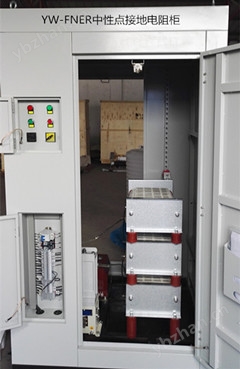

YW-FNER系列發電機中性點接地電阻柜

一、概述

   發電機在運行中，發生單相接地是見的故障，故障點出現電弧接地時會進一步擴大定子繞組絕緣損害甚至導致鐵芯灼傷燒結，如不及時發現并快速切除，故障將發展成為相間或匝間短路。基于上述原因，國際廣泛采用發電機中性點高阻接地，以限制接地電流，防止各種過電壓的危害，取得了良好的運行經驗。

   保定市銥文電氣科技有限公司注于電力中性點保護裝置、過電壓保護裝置及繼電保護裝置的研發、引進、消化技術，采用進口特種不銹鋼合金電阻，研發生產了發電機中性點接地電阻柜等中性點接地電阻成套裝置，YW-FNER系列發電機中性點接地電阻成套裝置在熱力和電氣性能上，能滿足電力中性點對設備的要求，具有耐受溫度高、電阻率高、電阻溫度系數小，同時又具有抗拉強度高、韌性好等優良的機械性能,是0.4KV～35KV發電機組采用高阻接地的專用成套裝置。目前，我公司生產的該類裝置已經廣泛應用于城市供電系統、電廠、地鐵、冶金及石化等系統，積累了非常多的成功的運行經驗， 對于提高系統運行的可靠性、安全性具有良好的效果。

二、一般使用條件

1、環境溫度：-30℃ ～ +50℃；

2、大氣相對濕度：日平均不超過95%，月平均不超過90%；

3、海拔不超過3000m；

4、具有良好的接地網；

5、使用于電網頻率48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）的系統中；

6、周圍環境中無易燃易爆、腐蝕性氣體及導電塵埃；

注：若使用條件與以上不同時，需在訂貨時加以注明。

三、執行標準

DL/T780-2001                配電系統中性點接地電阻器

GB6450                      干式電力變壓器
DL/T620-1997                交流電氣裝置的過電壓保護和絕緣配合
GB/T16927.1-1997            高電壓試驗技術 部分：一般試驗要求
GB1208-1997                 電流互感器
GB4208-93                   外中性點經電阻接地系統原理圖

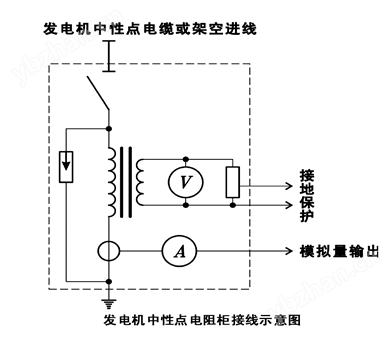

四、裝置工作原理

中性點經電阻接地系統原理圖

五、常規技術參數

1、YW-FNER型發電機中性點接地電阻柜技術參數推薦表（大中型發電機中性點技術參數參考表）

六、產品特點

1、精心設計、保護到位

YW-FNER型發電機中性點電阻柜連接在發電機中性點與地之間，當電網或發電機定子繞組發生單相接地故障時，向接地點提供附加阻性電流，使接地點電流由容性變成阻容性電流，從而保證產生的過電壓不超過2.6倍的相電壓；

2、專業保護，避免燒損發電機鐵芯

YW-FNER型發電機中性點電阻柜在設計參數時，力求將總的接地電流控制在15A以內，不僅可以滿足繼電保護靈敏度的要求，同時也可減輕發電機定子繞組接地時鐵芯的損傷；

3、結構緊湊，元器件性能優異

YW-FNER型發電機中性點電阻柜將零散的單相變壓器、電阻器、電流互感器、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，并可選配隔離開關、避雷器，智能保護儀表等成套供貨；安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。裝置采用的單相變壓器為干式絕緣變壓器，工作性能穩定，抗沖擊能力強。變壓器二次側采用不銹鋼材料電阻；

4、監控功能齊全，并提供模擬量輸出

YW-FNER型發電機中性點電阻柜是0.4KV～35KV發電機中性點接地電阻柜是發電機組中采用高阻接地的專用成套裝置，可選配電流和動作記錄儀等智能控制儀表，正常時可監測中性點不平衡電流，出現單相接地故障時，可記錄動作次數；且可為保護和監控系統提供模擬量輸出；

5、性能可靠，維護簡便

YW-FNER型發電機中性點電阻柜中裝設干式單相接地變壓器及相應的大容量電阻器，柜中還可裝設單相隔離開關，以便在進行檢修或?qū)嶒灂r隔離電源；

6、技術力量雄厚，服務周到

我公司為中性點設備專業生產廠家，技術力量雄厚，售前的技術交流咨詢可隨時到位；售后的安裝技術指導可按用戶要求及時進行；

七、產品包裝運輸

    本產品裝箱時應放置在包裝箱底座上，并用螺栓緊固；柜體罩上塑料薄膜以防止運輸或存儲過程中灰塵或水汽浸入； 電阻柜包裝箱上明確標明交貨地點、設備名稱和運輸重量等； 貨到后，應用叉車或吊車卸貨；卸貨前應加以檢查，以確認運輸過程中貨物是否安全無損；建議采用原包裝將設備運抵安裝現場，以防止在運輸中可能出現的損壞。

八、檢驗驗收

用戶收到產品后，應立即進行檢查；
1、檢查裝箱單各項目數量與實物是否相符；
2、檢查產品的銘牌數據與定貨合同是否一致；
3、檢查出廠文件是否齊全；
4、檢查產品外觀有無磕碰、變形，內部電器部件及連接有無損壞，脫落和松勁，絕緣是否有臟

物或異物等，產品開箱檢查完畢，如不立即投入運行，應妥善保存或重新；

九、產品安裝、試驗

1、產品安裝

產品安裝前應做好基礎、接地系統、電纜溝、預埋好進出線電纜和保護管，安裝時，應滿足相關標準、規程規定，設備間需滿足相應電壓等級絕緣距離要求，同時考慮設備的通風、散熱以及設備安裝維護等要求。使用叉車將設備運抵安裝現場，取下固定底座的螺栓，小心開箱取出設備，拆包裝時應防止損壞外殼、頂部或側面安裝的套管（如果有）,使用叉車時應注意使叉車對準底殼的角鋼處，以免損壞設備底板；

本產品可安裝于專用基礎上或混凝土臺上，水平放置。通過柜底的螺栓孔（Φ16mm）用地腳螺栓固定在基礎上，若安裝于混凝土基礎上，建議采用膨脹螺栓來固定；
   電阻元件接地端通過單芯電纜或連接排與接地網可靠連接。電纜的一端自下而上經柜底電纜孔接入電阻柜，做好電纜頭，與電阻元件接地端或（零序）電流互感器輸出端可靠連接，電纜在穿孔處要用電纜護圈（已備有）保護，并加以封堵。電阻柜的進線端用單芯電纜或銅排連接至接地變或電阻器的進線端；柜內二次接線；檢查、緊固柜內所有固定及連接螺栓，保證固定牢固連接可靠。外殼經接地螺栓可靠接地；
    2、投運前的檢查及試驗

    當設備可靠就位后，打開帶銘牌的前柜門，檢查柜內設備和接線情況，并注意以下事項：帶電前所有包裝材料必須從箱內取出，以避免發生火災；仔細檢查絕緣子，套管等有否破損，若發現破損件，應立即與供貨商聯系；檢查所有電氣連接，確認連接牢固可靠；所有固定螺栓是否全部緊固；投運前試驗，測量電阻元件的阻值、測量絕緣電阻、按規定標準進行工頻耐壓試驗，試驗電壓不大于出廠試驗電壓值的85%；還原裝好柜前面板，準備投運。

十、產品維護

  1、將電阻柜從系統上斷開；

     1、接地電阻柜可靠性高，一般不需要專門停電維護，建議利用站內主變或母線停電檢修的機會進行檢查維護，檢查維護時必須嚴格執行安全操作規程和安全工作規程；

  2、檢查電阻元件的完好性，測出電阻值，其值應在10%誤差以內；

  3、定貨方在定貨時，請?zhí)峁┡c產品有關的下列資料：

  3.1系統額定電壓Ue/Uφ（kv）；

  3.2短時允許電流：（A）；

  3.3標稱電阻值：（Ω）；

  3.4允許通流時間（S）；

  3.5接地變?nèi)萘浚ㄈ缧枰海?/span>kvA）（或短時允許電流：A）；

  3.6外殼形式：戶內型或戶外型；

  3.7柜體材質：冷軋鋼板或不銹鋼；

  3.8外殼顏色：按用戶要求定做，如無特殊要求，則采用電腦灰；

  3.9進出線方式：上進下出、下進下出、側進側出、側進下出、客戶可選；

  3.10柜內是否裝零序CT：CT變比及容量。

  3.11客戶有其它要求可在定貨時面談或提供書面要求

十二、附錄

如您有關于產品的疑問或者技術方面的問題，請與我們聯系，我們竭誠為您服務，： /或發郵件！

  本公司保留裝置設計更改的權利，如有變動，恕不另行通知，請以實際裝置為準。
