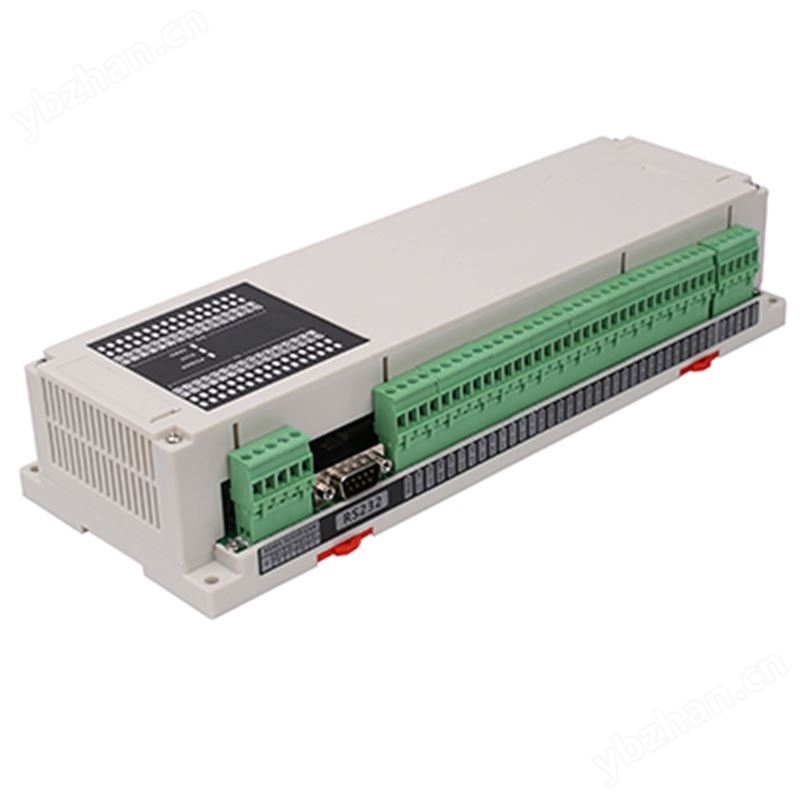

ZH-YX0032    32路繼電器輸出控制模塊

1、產品概述

  本產品采用STM32高速單片機、數字輸入量和數字輸出量使用高速磁電隔離及光電耦隔離技術。使用RS232 &RS485或網口，通訊協議使用標準的modbus-RTU與modbus-TCP協議可選，可與PLC、組態軟件、文本顯示器等進行組網,具有32路繼電器輸出；通信電路采用防雷、抗干擾設計可廣泛用于工業現場設備的信號控制。l

  本產品是PCI/IO卡的替代品，IO卡價格昂貴，且PCI插槽容易接觸不良，安裝、維護不方便、可靠性不高。本設備采用可靠性的串口通訊和隔離技術，確保工業環境中可靠工作。在電腦空間很緊湊的應用中，本方案可以將IO卡外置，節省空間，可安裝于導軌式機箱/柜，或壁掛式墻體上. 支持組態王、力控等組態軟件  支持，昆侖等人機界面。

2、主要型號

ZH-YX0032-14N—32路繼電器輸出、RS485接口、24V電源；

ZH-YX0032-34N—32路繼電器輸出、網絡接口、24V電源；

ZH-YX0032-12N—32路繼電器輸出、RS485接口、12V電源；

ZH-YX0032-32N—32路繼電器輸出、網絡接口、12V電源；

注：所有產品默認都具有RS232接口輸出

3、主要技術指標與特點

3.1、主要技術指標

l 繼電器輸出 ----- 32路繼電器輸出；第1至8路繼電器只有常開觸點，且共公共端，每路可帶載AC250V*5A/DC30V*5A，同時輸出時，最多一共可帶載15A；第9至32路繼電器每路都有常開、常閉觸點，每路常閉觸點帶載AC277V*5A/DC28V*5A,常開觸點帶載AC277V*10A/DC28V*10A；

l 通訊接口   ----- 可選配RS-485、CAN、TCP/IP網口三種遠距離總線中的一個；常配RS232串口一個；

l RS485 接口 ----- 最多可接32個終端（加強版可達256個），傳輸距離達1200米，±15KV ESD保護；

l RS232 接口 ----- 傳輸距離10米，±15KV ESD保護；

l RS485/232  ----- 有7種通訊速率與6種格式可選，詳見MODBUS協議06功能碼定義表；

l CAN接口 ----- 參數可按需求定制;

l TCPIP 網口 ----- 100米傳輸距離，10/100Mbps,MDI/MDIX交叉直接自動切換，可自由設定TCP Server/TCP Client/UDP Server/UDP Client等工作模式以及端口參數;

l 通訊協議   ----- 標準Modbus RTU協議與Modbus-TCP協議或CAN接口協議（選配CAN接口時）；

l 通訊與主電源隔離耐壓---- 1500V DC;

l 額定功耗   ----- <5W;

l 輔助電源   ----- 24V DC(21-26V)或12V DC(10-15V);

l 工作溫度   ----- -20℃～+65℃;

l 安裝方式   ----- 導軌或螺釘安裝方式

3.2 產品特點

l 采用 32位 ARM處理器、運行穩定、高速、可靠；電源、通信口、輸入輸出接口抗干擾能力強

l 具有32路繼電器輸出閉合狀態LED燈指示，以及通信指示、系統運行指示、電源指示、故障指示等，查看方便直觀；

l 一鍵初始化，按下Init-SET，再上電復位，5秒后，系統恢復出廠設置；

l 具有標準的隔離RS232、RS485接口,可定制網絡口100M/10M TCPIP接口，CAN接口；

l 可通過協議設置各種繼電器輸出方式；

關于產品詳細可到技術資料區域下載使用手冊
