深圳市秦合源：拉扭復合傳感器可同時測量拉力和扭力，主要應用于拉扭復合疲勞試驗機，用于執行靜態和動態雙向測試軸材料，應用包括張力壓縮技術以及疲勞試驗或使用率高。負載幀結構的設計是專為軸向、應用程序的扭轉剛度。典型應用包括： 循環材料測試、應用精密力、疲勞試驗。 這些獨立的，疲勞額定負荷幀的標準配置四力扭矩配置; 10 / 5000，20/10，000，50/20，000，100/50，000硤/磅，在（22.2/565，44.5/1130，88.9/2260和222.4/5649千牛/米）與其他力量的組合提供的特別命令。各單位提供設施齊全，包括線性和旋轉執行器，伺服閥，服務流形和傳感器。這兩個驅動器被安裝與下面的貼在橫梁稱重傳感器的模板。在306系列稱重框架將接受傳感器和握把品種，很容易適應標準ASTM和特殊的測試配置。


特征：
1、平滑，鍍鉻列 - 306使用兩個平穩，鍍鉻列，使用壽命長，易于橫梁位置的變化。
2、無級可調橫梁 -十字頭垂直可調無限的分辨率。橫梁位置的保持反彈的扭矩扳手免費收緊螺栓或液壓故障安全鎖。
3、橫梁液壓控制 -與夾具液壓螺栓摩擦橫梁的定位是所有車型的標準配置。阿橫梁運動控制面板，使用簡單的控制你解鎖，提高或降低并鎖定了橫梁。該設計保證了液壓突然斷電，不會產生任何有害橫梁議案。
4、極其精確對準 -執行器和負載桿細胞的同心圓內0.0015英寸@ 15英寸和.002in/ft其后。
5、位移傳感器-執行器有一個共同軸向安裝在活塞桿LVDT的。旋轉器有一個外部RVDT的封閉金屬柜的保護。這種設計既確保了傳感器和控制系統的精確位移信號。
6、極其堅固的結構 -無中間螺紋接頭或壓縮關節的運用和負載傳送到橫梁，直接在測試。
7、簡化維修 -在整個負載列車是包含在基地大會，并為方便安排簡化維護。

選項：
1、液壓橫梁鎖-液壓操作的橫梁鎖可在所有車型。
2、隔振坐騎-振動或動態測試能產生不必要的噪音和振動，可傳輸?shù)綄?shí)驗室的地板。根據負載單元隔離墊有助于降低噪音和振動抑制。
3、安全外殼 -安全外殼可以安裝試驗區周圍期間保護經營者的破壞測試。
4、驅動器選擇 -不同的位移和閥門執行器可用，以及為客戶力量評級。服務閥組，伺服閥和液壓動力供應中型和應用的基礎上選擇。 配件選擇從夾具，夾具，引伸，更大的電源供應器及各種傳感器的各種力量評級。

拉扭復合疲勞試驗機核心部件秦合源拉扭復合傳感器。

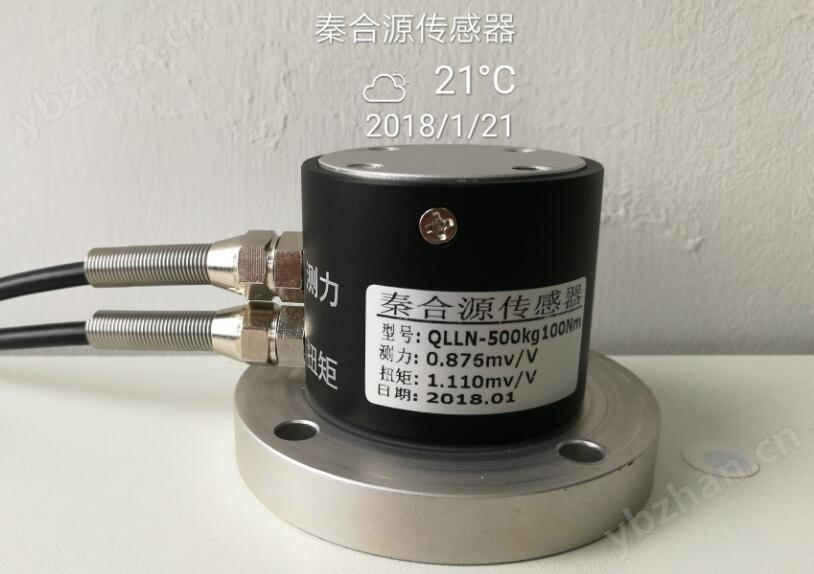

拉扭復合傳感器500kg，100N.m：

拉扭復合傳感器（同時測量拉力和扭力）：
