一體化預制泵站選型需要提供哪些技術數據？

1.泵站流入流量Q（立方/小時），大流量時變化系數；
2.所需水泵的數量和揚程，一用一備或二用一備；
3.室外地面標高H0（米），也可使用相對標高±0.00（米）
4.進水管外接管徑DN及管中標高H1（米）；
5.出水管外接管徑DN及管中標高H2（米）；
6.內部的管路材質：不銹鋼SUS304或熱鍍鋅管件；
7.液位傳感器，壓力傳感器，浮球，超聲液位傳感器；
8.控制，自動液位控制，手動控制，遠程控制；
9.所選用格柵類型，提籃格柵或粉碎格柵；
10.電控箱形式，室外防雨控制柜或景觀式管理房。

  一體化污水提升裝置主要是由污水泵、污水箱、粉碎過濾器、柜、管道及閥門組成，主要用作污水提升和污水放比下水道要低的地方或者離市政管網比較遠的各類污水。

   一體化提升泵站是替代傳統水泵站的解決方案，是集成式玻璃鋼一體化污水提升泵站。該泵站的筒體采用的加厚型機械纏繞玻璃鋼材質制成的。內部的水泵、管路、閥門、儀表、控制設備以及其它用戶所需要的附件成套提供，并安裝測試完畢后出。是一種使用方便，，土建工作少，成本較低的玻璃鋼一體化污水提升泵站設備，容積優化是其突出的特征。

  污物在設備內，被濾掉污物的水通過水泵葉輪流到箱體，*解決水泵葉輪纏繞、堵塞、負載較重等歷史性困擾，給污泵營造*的環境，充分發揮額定功效，延長水泵使用壽命。當一體化污水泵站啟動時，水壓的反沖力需克服濾網的管網阻力，水泵的效率大大提升。較同類產品降耗，后期維護成本更低。

  提升泵站地基承載力應根據站處地基原位試驗數據，按照本規程附錄B.1所列公式計算確定。當預制泵站地基持力層內存在軟弱土層時，除應滿足持力層的承載力外，還應對軟弱夾層的承載力進行核算，經深度修正。

：

　　它的簡體采用諸如強化玻璃鋼(GRP)、聚乙烯樹脂(PE)等的材質而成，具很強的抗化學腐蝕能力，內部包括水泵、管路、閥門、儀表、控制設備、以及維修設施等，大程度確保的成本效益及性。目前主要于管網雨水/污水的收集和泵送。

適用范圍：

1、其它適用范圍：新建、改建、擴建住宅樓、辦公樓、賓館、飯店等公共建筑生活用水；

2、適用地域范圍：適用于城市管網壓力較充足的地區加壓給水；

3、使用單位類型：設計單位、施工單位、監理單位；

4、適用工程類型：工礦企業的、生活用水、自來水的大型給水中間加壓泵站；

5、適用工程部位：給水二次加壓；

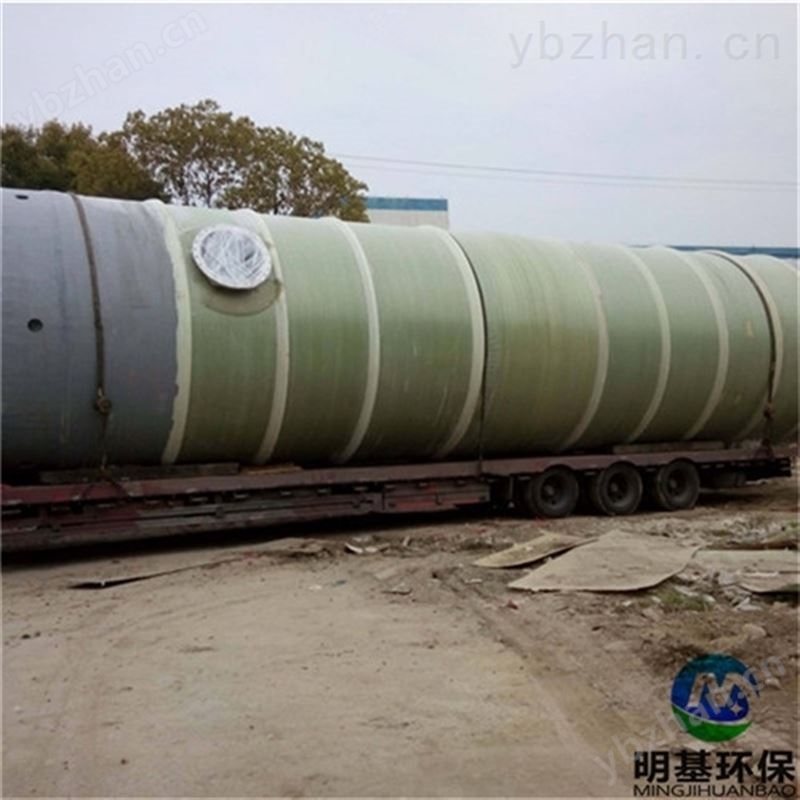

阜陽市一體化提升泵站

潛水泵

.1 潛水泵應具相關許可證和產品合格證。潛水泵平均故障時間不得少于2500h。

.2 潛水泵與管道連接應牢固。

泵站地基計算及處理

B.1　泵站地基允許承載力

B.1.1　在只豎向?qū)ΨQ荷載下，可按下列限制塑性開展區的公式計算：

[R1/4]=NBrBB+NDrDD+NcC　(B.1.1)

式中：[R1/4]——限制塑性變形區開展深度為泵房基礎底面寬度的1/4時的地基允許承載力(kPa)；

B——泵站基礎底面寬度；

D——泵站基礎埋置深度；

C——地基土的粘結力(kPa)；

rB——泵站基礎底面以下土的重力密度(kN/m)，地下水位以下取效重力密度；

rD——泵站基礎底面以上土的加權均勻重力密度(kN/m)，地下水位以下取效重力密度；

NB、ND、Nc——承載力系數，

B.1.2　在既豎向荷載，且水平向荷載下，可按下式計算：

[Rh]=1/K(0.5rBNrSrir+qNqSqdqiq+CNcScdcic)　(B.1.2)

式中：[Rh]——地基允許承載力(kPa)；

K——安系數，對于固結快剪試驗的抗剪強度指標時，K值可取用2.0～3.0，（對于重要的大型泵站或軟土地基上的泵站，K值可取大值；對于中型泵站或較K值可取大值；對于中型泵站或較堅硬實地基上的泵站，K值可取小值）；

阜陽市一體化提升泵站

 泵的潛水電機是三相鼠籠式感應電機。電機的防護等級為IEC IP68級，絕緣等級為F級，155℃。合適的額定功率水泵在整個性能曲線中不會發生過載。電機能每小時啟動15次。電機軸和轉子經動、靜平衡。電機設計成在40℃(104F)環境下工作。泵頭和電機能浸入和連續泵送為40℃的液體，并且定子繞組的平均溫升不超過80℃。電機和電纜能在大20米淹深下連續使用而不失去其防水性能（符合IP68防護等級）。為監控每相繞阻上的溫度，在每相定子繞組線圈中裝熱敏開關，熱敏開關的設定打開溫度為150℃，并接至控制柜，與控制繼電器連接。電機內設多個保護裝置并監測控制。包括埋置在定子線圈中熱敏開關、接線室內機械式觸動的濕度微動開關。

1）熱敏開關電機定子的每一相均由常閉型雙金屬片式熱敏開關保護，熱敏開關埋置于定子內，三只串聯于同一回路中。在150°C時動作斷開，以防線圈過載、過熱，保護電機。當溫度過高時，熱敏開關打開，報警并停止電機。

2）泄漏傳感器在接線室內設濕度傳感器，在接線室進水時提前預警以防損壞電機。泄漏傳感器必須在電機內水份去除后才能手動更換，而不能自動復位，以防止電機內還水份時電機啟動。

3）油室漏水保護在油室中設漏水保護傳感器，確保在水進入電機室前提前預警，以便用戶及時采取維修保養措施，在液體進入電機室前換油，保護電機不進水。維修可以安在正常停泵時從容進行，避免緊急停機，不會影響設備的工藝。

構造

1、防滑蓋蓋板材料由GRP制成。蓋板內外表面平整，不允許深度2mm以上的裂紋，不允許分層脫層，纖維祼露、樹脂結節、異物夾雜、色澤明顯不勻等現象。GRP材料外保護層加抗紫外線材料，防止長時間裸露在太陽光下面老化。整體蓋防滑措施，如防滑花紋或顆粒，并刷漆。

2、泵站上蓋采用鋁合金制成，帶安格柵、通風管和扶手?？杉友b防盜安鎖?？杉訅簭椈?，輕松打開。

3、GRP玻璃鋼筒體筒體以堿玻璃纖維捻粗紗及其制品為增強材料，熱固性樹脂為高標號好的樹脂，采用計算機控制纏繞工藝，確保厚度均勻并達到設計要求，結構層厚度由結構設計確定，筒體巴氏硬度達到40Hba以上，拉伸強度達到150MPa,彎曲強度達到120Mpa。出前須進行防滲漏試驗，確保泄漏。泵站主體結構設計壽命為50年。泵站底座必須抗浮設計，井筒外部采用上窄下寬推拔形式，預留二次灌漿孔，效防止泵站上浮，井筒不得采用上下等徑結構。

4、吊耳外部2-4個吊耳，易于安裝、吊裝。

5、配套污水泵 配套越的污水泵，在設計負荷范圍內，振動和蝕現象，平穩。泵的所旋轉部件（包括電機）在時均進行動、靜平衡實驗。泵運轉于80dB(A)。自耦安裝的潛污泵，配備出水彎管、自耦底座和移動、自動就位時起連接的不銹鋼導軌及提升鏈。水泵經過導軌引導能夠在泵坑部和自耦底座之間自由滑動。
