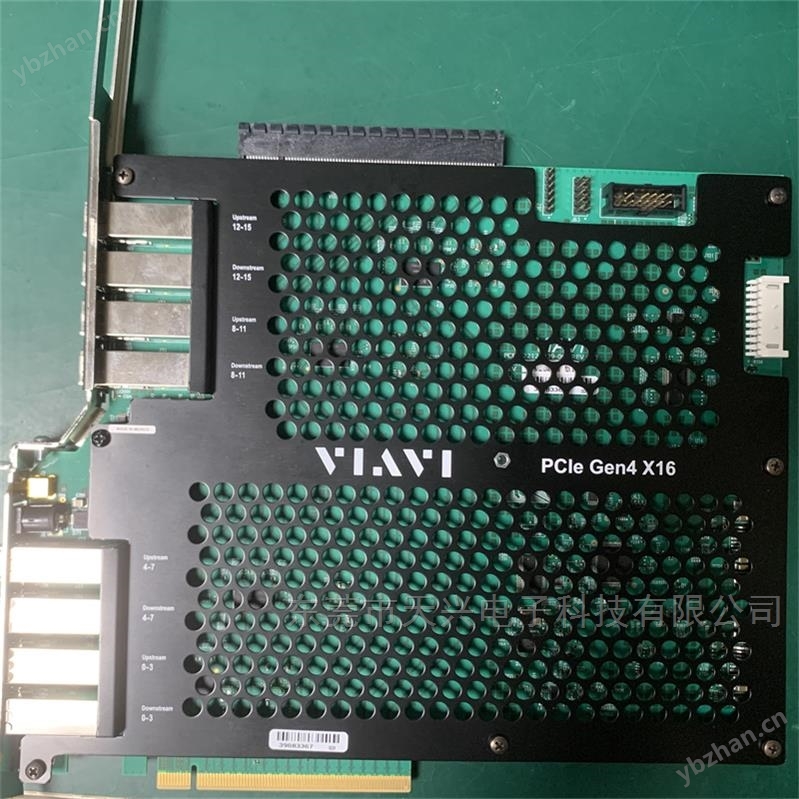

VIAVI PCIe4.0 測試夾具 用于PCIe4.0分析儀

XGIG4K-PCIE4-X16-AI Xgig

XGIG4K-PCIE4-X8-AI

用于PCIe4.0 的VAIVI 解決方案8/16通道CEM插槽插入器能夠調試和驗證新的IC、新的系統硬件設計、FPGA固件、系統BIOS和軟件的驗證。并支持制造測試。他提供VIAVI PCIe4.0分析儀和被測系統之間的連接。此插入器參照在許多服務器、工作站和臺式PC上常見的8或16通道上PCIe CEM插槽中。它以8GTps/16GTps PCIe4.0速率在8通道或16通道上（雙向）運行。

優勢

• 更快分析和問題隔離

• 降低工程成本

• 提供一致性、可重復的鏈路訓練、均衡和其他帶內和邊帶數據捕獲

應用

• 用于IC開發、調試和驗證、子系統和系統級測試、固件和驅動程序開發和驗證以及性能分析

• 與VIAVI PCIe4分析儀配合使用

特點

• 支持8通道/16通道以內的鏈路寬度

• 運行速度高達16GTPs，PCIe4.0數據速率

• 向下兼容2.5、5.0和8.0GTps的PCI 1代、2 代和3代數據速率

• 頂部邊緣16通道CEM插槽連接器可接受所有端點DUT適配卡

• 底部邊緣的8通道PCB指狀連接器安裝在主機測試系統的4、8或16通道PCIe插槽中

• 配備四條高品質SFF-8674等效定制電纜，用于分析儀連接數據路徑使用高速線性轉接驅動器，以至小的調諧確保良好的信號捕獲

• 支持通過自定義電纜觸發和捕獲分析儀邊帶信號

• 支持時鐘和觸發器I/O

• 支持深入系統分析和錯誤注入

XGIG4K-PCIE4-U2C

用于PCIe 4.0的VIAVI解決方案4通道的U.2-SEM 插入器模塊使用高速線性信號重新驅動器來緩沖主機系統和受測SSD設備之間插入器上的PCIe數據通道。此插入器可用于調試和驗證新的NVMe控制器IC、新的系統實現、固件、系統BIOS和軟件的驗證，用于制作測試質量保證。它支持NVMe和PCIe流量的完整解碼和分析，包括NVMe MI協議、均衡和其他帶內和邊帶數據。

優勢

• 提供對鏈路訓練、均衡和其他數據的一致、可重復的捕獲

• 更快的NVMe SSD調試和上市時間

• 更快分析和問題隔離

應用

• 用于NVMe控制器IC、子系統和系統級調試

• 支持固件和驅動程序開發、驗證和性能調優

• 與VIAVI PCIe4和PCIe5分析儀配合使用

特點

• 運行速度高達16GTps，PCIe4.0數據速率

• 向下兼容2.5、5.0和8.0GTps的PCIe1.0、2.0和3.0數據速率

• 支持多達4個車道的鏈路

• NVMe SSD DUT直接插入插入器

• 配備兩根高性能定制電纜，用于分析儀連接

• 數據路徑使用高速線性轉接驅動器，以確保在很少或沒有調諧的情況下實現良好的信號捕獲

• 支持分析儀邊帶信號捕獲和觸發

• VIAVI 分析儀工具支持使用過濾器、觸發器等進行跟蹤捕獲

• 提供一致性，可重復性的鏈路訓練、協商和其他數據捕獲

• 支持深度系統分析的錯誤注入

• 支持Xgig工具套件包括跟蹤控制、序列化

VIAVI PCIe4.0 測試夾具 用于PCIe4.0分析儀

VIAVI Xgig4k16 協議分析儀  各類PCie4.0 測試夾具  滿足你不同的測試需求
